ADL-SX

自動ドアスライド式

特徴
○ドア2枚をドア1 枚分のFIX に収納する構造ですから、小スペースを最大に活用できます。
○2枚のドアは2:1 の速度(高速・低速)で開閉するシステムを採用しているため、スムーズな動きを実現しています。
○マイコンによるサーボコントロール方式を採用しているため、汎用のスライドタイプと同様の機能をご利用いただけます。

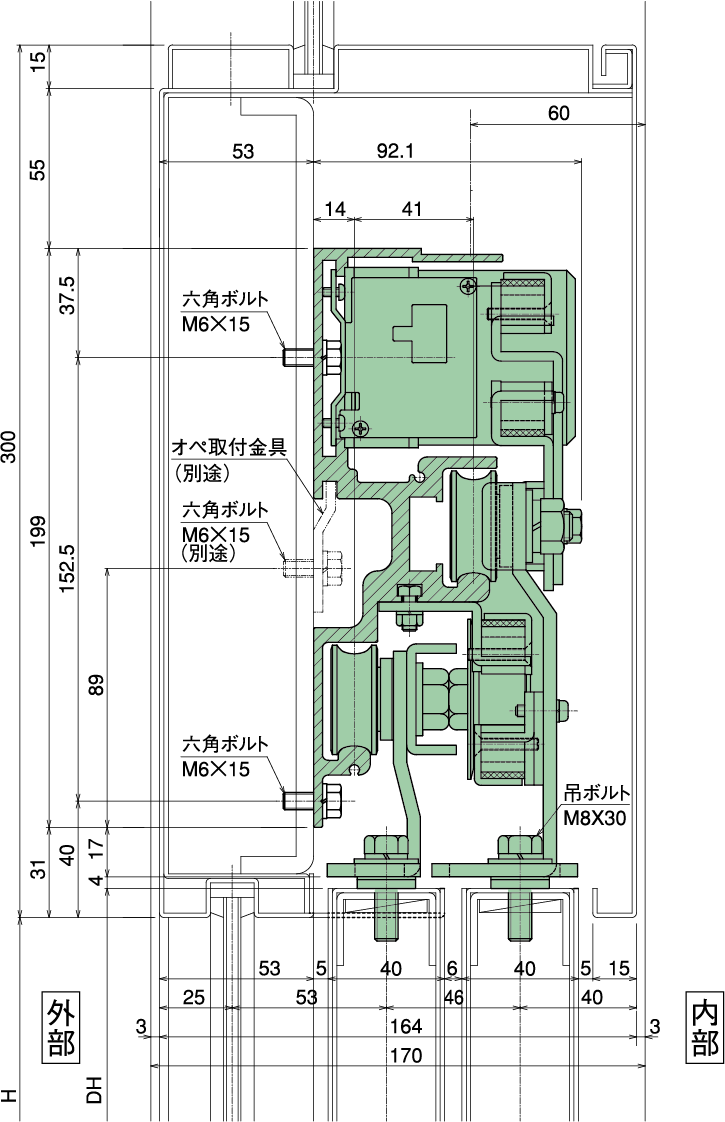

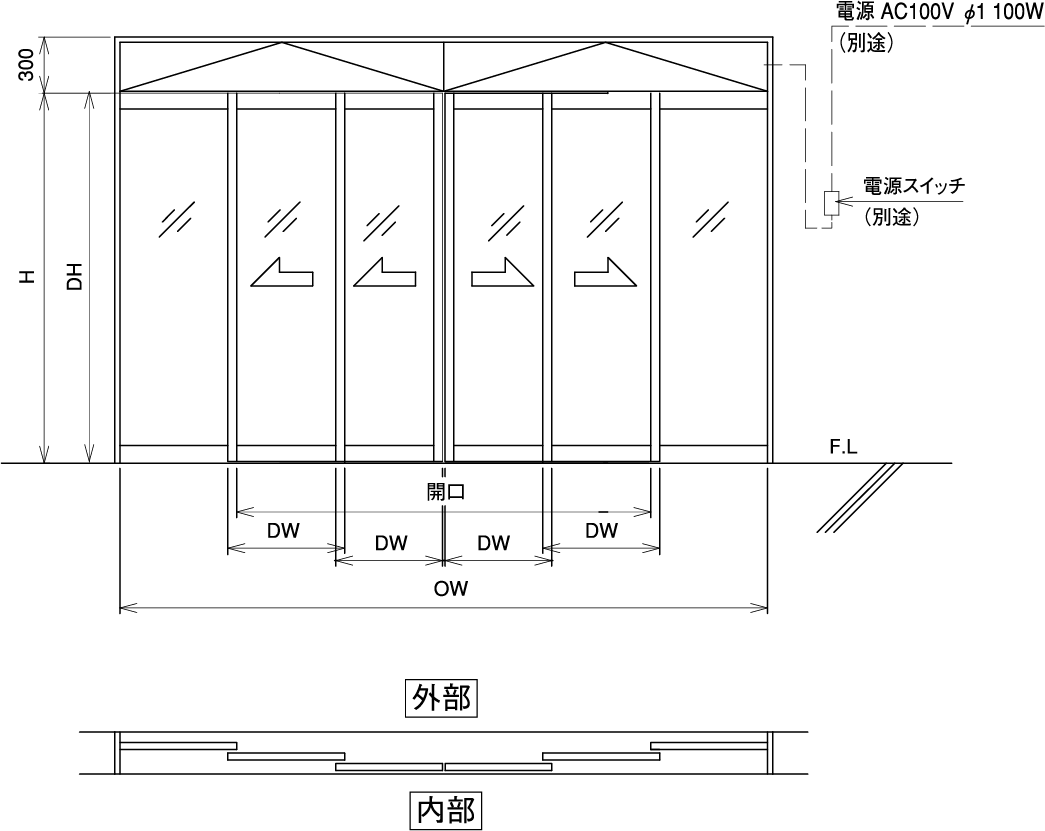

製品仕様外形図

製品仕様

種類	片引き	引分け
形式	ADL-SX-L/R	ADL-SX-W
適用ドア質量	20～100kg×2	20～80kg×4
適用ドア幅	500～1,219mm
オペレータ寸法	2,000mm 、2,400mm	2,000mm×2 、4,800mm
見付×見込	290X210mm
ドア開き速度	100~650mm/s
ドア閉じ速度	100~500mm/s
停電時手動開閉力	60N以下
電源·消費電力	AC100V士10%　50/60Hz　動作時100W
駆動方式	多極DC ブラシレスモータ、タイミングベルト方式
制御方式	マイコンによるサーポコントロール方式
安全補助動作	衝突検出にて反転、停止・補助センサ

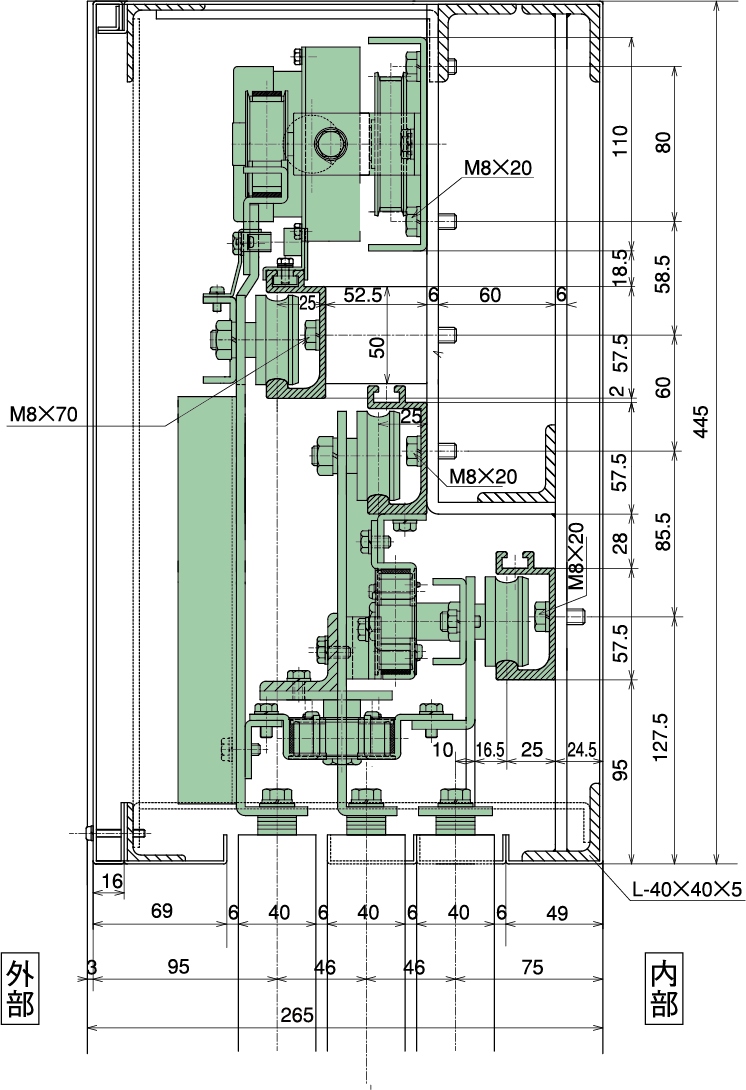

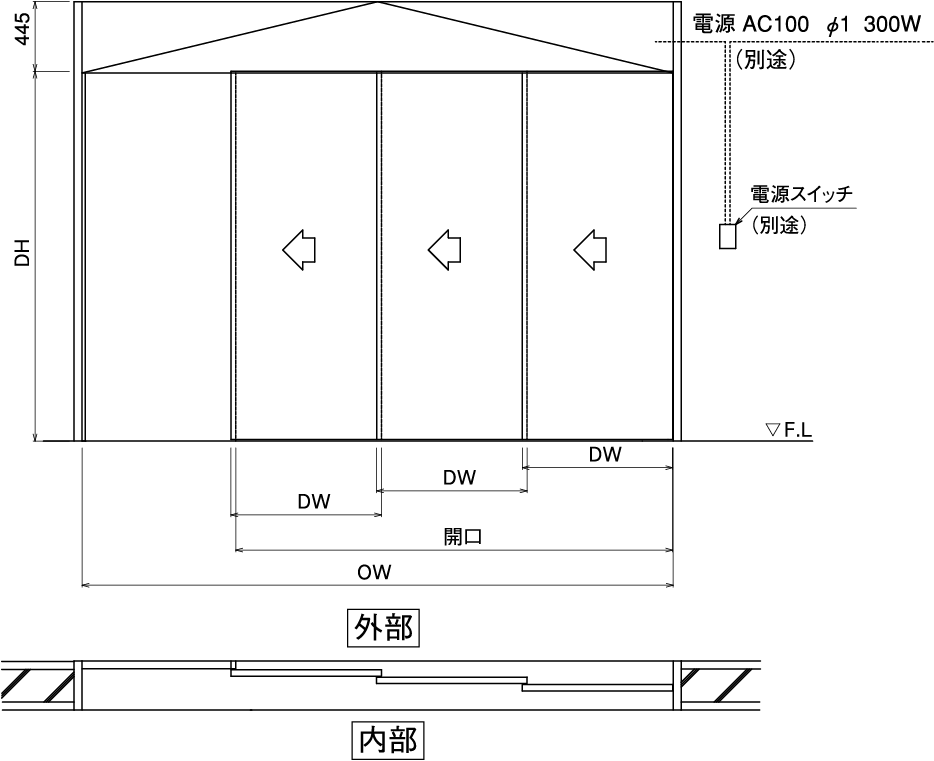

注）3重引きタイプも製作可能（AD3L）
